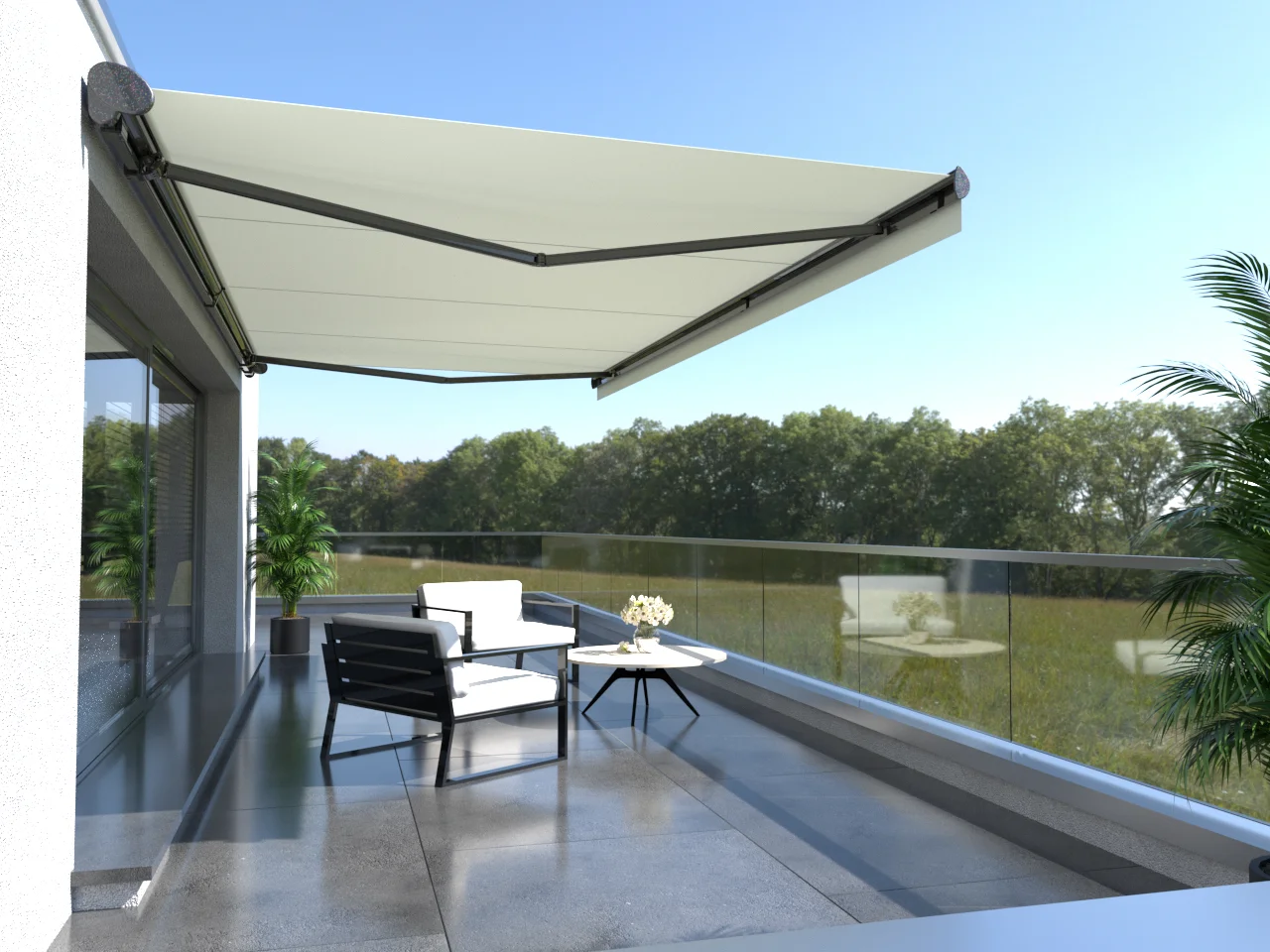

Rubin LG

Gelenkarm-Markise von ROSSO — bewährte Beschattung großer Flächen in offener Bauweise.

Modell-Details

Rubin LG im Detail

Technische Details

40×40x2 mm starkes Vierkant-Stahltragrohr verzinkt und pulverbeschichtet

Tuchwelle aus Stahl-Nutrohr, verzinkt. Der Durchmesser beträgt je nach Markisenbreite entweder 78 mm oder 85 mm

Stabile und formschöne Fallstange aus Aluminium-Strangpressprofil mit Seitenkappen aus schlagfestem Kunststoff

Feststehende Armlager aus Aluminium-Strangpressteilen. Die Markisenneigung kann an den Armlagern stufenlos von 0-40° eingestellt werden. Nach dem Einstellen werden die Armlager gegen Hochschlagen fixiert

Stabile Gelenkarme mit Gelenkteilen aus gesenkgeschmiedetem Aluminium. Armrohre aus stranggepresstem Aluminium. Zwei kräftige Spiralfedern sorgen für eine optimale Tuchspannung. Die Umlenkung der Federkraft mit Mittelgelenk erfolgt über hochfeste Flyer-Kette

Bei dieser Sonderausführung (X-tra) sind die beiden Gelenkarme untereinander angeordnet. Dadurch kann eine Markisenausführung mit mehr Ausfalltiefe als Breite erzielt werden

Montagekonsole für Wandmontage aus Aluminium-Strangpressprofil. Die vorderen Klemmschrauben werden unsichtbar in einem Klemmteil aus Aluminium geführt

Seitenlager aus Aluminium-Strangpressprofil mit Abdeckkappe aus schlagfestem Kunststoff

Markisenbedienung mit Langhandkurbel über ein leichtgängiges und robustes Kegelradgetriebe mit Untersetzung 4,4:1. Das Getriebe verfügt in Ausfahrrichtung über einen Endanschlag. Markisen mit Breiten über 6.500 mm serienmäßig mit Motor

Abnehmbarer Volant mit 250 mm Höhe. Vier verschiedene Volantformen stehen zur Auswahl

Lieferbare Größen

Bezüglich der Markisenbreite kann jedes Zwischenmaß hergestellt werden. Der Markisenausfall staffelt sich in Rastermaßen von jeweils 500 mm, beginnend bei 1.500 mm bis hin zu max. 4.000 mm.

Breite einteilig min.1.230 mm

Breite einteilig max.4.500 mm

Ausfall min.1.500 mm

Ausfall max.4.000 mm

Kupplung möglichnein

Anzahl Kupplungselementeentfällt

Elementbreite max.entfällt

Optionen

Regenschutzdach aus Aluminium-Strangpressprofil mit Seitenkappen aus schlagfestem Kunststoff

Universalmontagekonsole, geeignet für Deckenmontage und Wandmontage

Konsole für Dachsparrenmontage (in Kombination mit Universalmontagekonsole)

Rohrmotor 230 V. Auch mit integriertem Funkempfänger möglich

Neigungsverstellungsgetriebe zur stufenlosen Einstellung der Markisenneigung von 7-55° per Kurbelantrieb direkt am Armlager (nur für zweiarmige Markisen bis max. 6.500 x 3.500 mm, nicht in Sonderfarbe lieferbar)

Auskurbelbarer Volant (Vario-Volant). Die maximale Höhe bei genähter Bespannung beträgt 1.500 mm. Das maximale Markisenmaß mit Vario-Volant beträgt 7.000 x 3.500 mm

Markisengestell in Sonderfarbe nach RAL pulverbeschichtet

Lichtschiene „Sun-Light"

Stoffe + Farben

Markisentuch aus 100 % Markenacryl oder spinndüsengefärbtem Polyester. Vernähte Bahnenware mit einer Bahnenbreite von maximal 1.200 mm. Das Material zeichnet sich durch höchste Lichtechtheit aus, ist reißfest sowie gegen Schmutz, Öl und Fäulnis imprägniert.

Dessins nach Wahl aus der ROSSO-Gesamtkollektion.

Für das Markisengestell stehen serienmäßig folgende Farbvarianten zur Auswahl

Als Option ist eine Beschichtung des Gestells in Sonderfarbe nach RAL möglich.

In jedem Fall sind die Oberflächen wetterbeständig und pflegeleicht.

ROSSO Stoff- und Farbkollektion — Gestell-Farbvarianten
